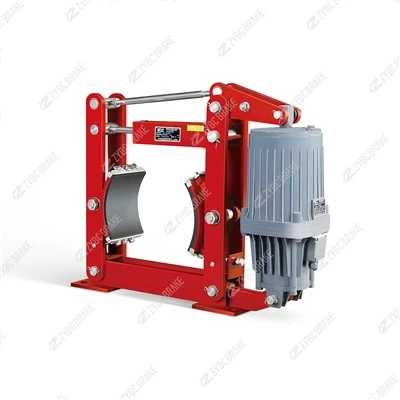

YWZ4-400/D45 (sering ditulis sebagai YWZ4-400/45) adalah rem drum hidrolik tugas menengah - elektro - (diameter drum 400 mm, disesuaikan dengan pendorong YT1-45Z/6). Sangat cocok untuk pengereman kerja dan parkir derek, konveyor, dan kerekan berukuran sedang, dengan torsi pengereman terukur 1000 N·m dan kinerja anti-gagal yang andal.
Spesifikasi Inti
| Parameter | Nilai |
|---|---|
| Diameter drum | 400mm |
| Torsi pengereman terukur | 1000 N·m (kisaran yang dapat disesuaikan: 400–1000 N·m) |
| Pendorong yang cocok | YT1-45Z/6 (daya dorong 450 N, langkah 60 mm) |
| Jarak bebas rem | 0,8–1,2 mm (penyesuaian manual) |
| Lapisan gesekan | Non asbes -, ketebalan 16 mm (ganti bila Kurang dari atau sama dengan 5 mm) |
| Sistem operasi | Biasanya tertutup (pegas - diterapkan, elektro - hidrolik dilepaskan) |
| Suhu sekitar | -20 derajat hingga +50 derajat |
| Berat | ~68kg |
| Ketinggian pusat instalasi | 320mm |
| Kelas isolasi | B (motor pendorong) |
| Frekuensi tindakan | Hingga 1200 kali/jam |
Struktur & Prinsip Kerja
Keuntungan Utama
Aplikasi
Instalasi & Pemeliharaan
Struktur: Rangka rem yang diperkuat + sepatu rem kiri/kanan + pegas balik kekakuan - tinggi + mekanisme penyesuaian jarak bebas manual + pendorong hidrolik YT1-45Z/6 elektro - + alas tetap. Titik engsel ayun utama dilengkapi dengan bantalan pelumasan otomatis, yang memiliki efisiensi transmisi tinggi dan tidak memerlukan pelumasan saat digunakan.
Gagal - Pengoperasian Aman:
Nyalakan - (lepaskan): Motor pendorong menyala, dan tekanan hidrolik mendorong pushrod ke atas. Melalui mekanisme tuas, sepatu rem ditarik kembali, menekan pegas balik, dan rem terlepas.
Matikan - (pengereman): Pendorong kehilangan tenaga, batang dorong memendek karena pengaruh gaya pegas dan gravitasi. Pegas balik memantul, menggerakkan sepatu rem untuk menjepit tromol, mewujudkan pengereman yang stabil.
Output torsi - tinggi: Torsi terukur 1000 N·m dapat memenuhi persyaratan pengereman peralatan tugas berat - berukuran sedang.
Keamanan yang dapat diandalkan: Desain yang biasanya tertutup memastikan pengereman langsung saat listrik padam, mencegah peralatan tergelincir.
Pemeliharaan - yang rendah: Engsel pelumas - mandiri dan mekanisme penyesuaian jarak bebas manual menyederhanakan perawatan sehari-hari.
Tahan lama: Lapisan gesekan non asbes - memiliki kinerja gesekan yang stabil (μ≈0,35) dan ketahanan suhu tinggi - yang kuat.
Kompatibilitas yang baik: Dapat ditukar dengan rem seri YWZ lama dengan spesifikasi yang sama, dan suku cadangnya mudah didapat.
Utama: Pengereman kerja dan parkir untuk derek gantri, derek jembatan, kerekan listrik besar, dan konveyor sabuk tugas berat - di pabrik, pelabuhan, dan area pertambangan.
Sekunder: Pengereman untuk alat pengangkat berukuran sedang -, mesin penanganan material, dan poros transmisi di industri metalurgi, batubara, dan kimia.
Instalasi:
Pasang pada alas yang kokoh untuk menghindari getaran saat pengereman. Pastikan konsentrisitas drum (runout Kurang dari atau sama dengan 0,15 mm) dan batang pendorong pendorong sejajar tanpa gaya lateral.
Hubungkan pendorong dengan benar ke catu daya tiga fase - 380 V, dan isi pendorong dengan oli hidrolik ISO VG 32/46 hingga tingkat yang ditentukan.
Sebelum dioperasikan, sesuaikan jarak bebas rem ke 0,8–1,2 mm (seragam di kedua sisi), dan uji fleksibilitas pengereman dan pelepasan.
