Rem Pengaman Seri SBD-A

DIMENSI GARIS BESAR DAN INSTALASI

Catatan: Dimensi braket digunakan di SBD315-A.

DIAGRAM PEMASANGAN

Diagram instalasi DIAGRAM INSTAL LASI
● Torsi pengereman: M=μ * d1 * F (Nm) (
● Init: u-nilai koefisien gesekan μ=0,36
Diameter gesekan cakram d1 d1=D-135 (mm)
atau D-155 (mm) (ltter khusus digunakan di SBD315-A)
Gaya penjepit F-total (KN)
● Catatan: 1) Diameter cakram D-Brake untuk Φ800≤ΦD≤Φ1800 (mm)
2) d2 -d2=maks. diameter drum atau hub yang diijinkan d2=D- 270 (mm)

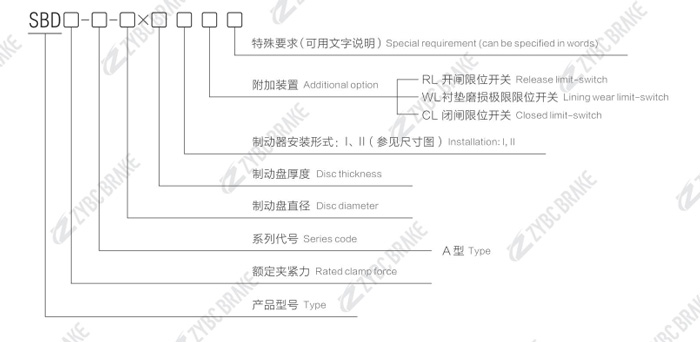

ORDER MARK

CONTOH ORDER

● SBD250-A-1600 * 30 IRL berarti gaya penjepit terukurnya adalah 250KN dengan sakelar batas pelepasan dan rem pengaman tipe-A dari instalasi Iversion. Diameter cakram rem 1600mm dan ketebalan cakram 30mm.

DATA TEKNIS DAN DIMENSI REM SAFETY BRAKES SBDO-A SERIES

Catatan: Jenis rem pengaman seri SBD-A asli adalah SBD.
