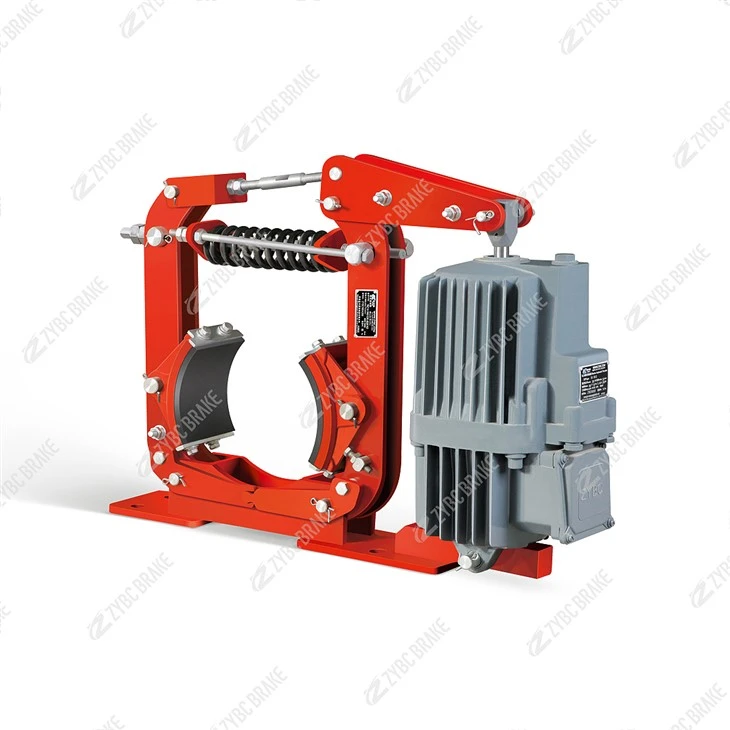

Prinsip Kerja Rem Drum Elektro-Hidraulik Seri YWZ8-315/E50A

Seri YWZ8-315/E50A mengadopsi mode kerja inti"elektro-pelepasan hidrolik + pengereman pegas", mengandalkan koordinasi pendorong elektro-hidraulik E50A dan komponen mekanis internal untuk mewujudkan pengereman dan pelepasan. Prinsip kerjanya dapat dibagi menjadi tiga tautan utama: pelepasan daya-pelepasan, pengereman daya-mati, dan penyesuaian adaptif tambahan, yang sepenuhnya mengintegrasikan efisiensi penggerak hidraulik dan keandalan pengereman mekanis.

1. Daya-Pada Pelepasan (Status Pengoperasian Peralatan)

Saat peralatan induk (seperti derek, konveyor) perlu dihidupkan, sistem kontrol menyuplai daya AC 380V 3-fase ke pendorong elektro-hidraulik E50A. Seluruh proses pelepasan mengikuti jalur konversi energi dan transmisi gaya yang jelas:

Elektro-Konversi Energi Hidrolik: Motor pendorong menggerakkan pompa sentrifugal internal untuk berputar, menarik oli hidrolik dari tangki oli dan memberi tekanan (konsisten dengan prinsip pembentukan tekanan sistem hidrolik di Ringkasan 1). Oli bertekanan tinggi-mendorong piston pendorong dan batang dorong untuk memanjang secara linier.

Transmisi Kekuatan Mekanis: Batang dorong yang diperpanjang bekerja pada mekanisme tuas rem (sebagaimana disebutkan dalam Ringkasan 2, 3, dan 4). Melalui efek penguatan-gaya tuas, gaya ini mengatasi gaya-pengencangan awal pegas cakram utama rem, sehingga mendorong kedua lengan rem untuk terayun ke luar.

Eksekusi Pelepasan Rem: Lengan rem yang berayun ke luar-menggerakkan sepatu rem (dengan lapisan gesekan) untuk terpisah dari tromol rem berdiameter 315 mm-. Kesenjangan antara lapisan dan drum dipertahankan pada 0,8–1,2 mm (kisaran jarak bebas standar seri ini). Pada titik ini, rem dilepaskan sepenuhnya dan peralatan host dapat berjalan normal.

2. Pengereman-Matikan Daya (Peralatan Berhenti/Keadaan Darurat)

Saat peralatan harus berhenti atau mengalami pemadaman listrik, pendorong E50A kehilangan daya, dan sistem beralih ke kondisi pengereman yang digerakkan oleh pegas, sehingga memastikan pengoperasian yang aman dari kegagalan:

Hilangnya Tekanan Hidrolik: Motor pendorong berhenti bekerja, pompa sentrifugal berhenti menghasilkan tekanan, dan tekanan hidrolik di sirkuit oli menghilang dengan cepat. Batang dorong pendorong tertarik kembali karena gaya reset pegas internalnya.

Pengereman Berbasis Kekuatan Pegas: Saat batang dorong memendek, kendala pada mekanisme tuas rem dihilangkan. Pe-pegas cakram utama yang telah dikompresi akan memantul, menghasilkan gaya penjepitan yang besar dan menarik kedua lengan rem untuk berayun ke dalam (konsisten dengan prinsip "rem penutup gaya pegas" dalam Ringkasan 2–4).

Penerapan Pengereman Gesekan: Lengan rem yang berayun ke dalam-menekan lapisan gesekan dengan erat pada permukaan bagian dalam tromol rem yang berputar. Menurut prinsip pengereman gesekan (Ringkasan 5), kontak antara lapisan dan drum menghasilkan gaya gesekan tangensial, mengubah energi kinetik peralatan menjadi energi panas (yang dibuang ke udara). Gaya gesekan ini membentuk torsi pengereman sebesar 800–1600 N·m, yang memaksa tromol rem dan poros peralatan yang terhubung berhenti berputar dengan cepat. Seluruh waktu respons pengereman kurang dari atau sama dengan 0,6 detik, memenuhi persyaratan keselamatan darurat.

3. Mekanisme Penyesuaian Adaptif Tambahan

Untuk mempertahankan performa pengereman yang stabil selama-penggunaan jangka panjang, YWZ8-315/E50A dilengkapi dengan tiga fungsi penyesuaian adaptif utama, yang konsisten dengan logika penyesuaian otomatis rem seri YWZ yang dirangkum dalam hasil penelusuran:

Kompensasi Kesenjangan Otomatis: Saat lapisan gesekan aus (saat pengereman berulang kali), jarak antara lapisan dan tromol akan bertambah melebihi kisaran standar. Pada saat ini,-kompensator celah mekanis bawaan (mirip dengan mekanisme penyetelan otomatis yang dijelaskan dalam Ringkasan 5) akan terpicu: saat lengan rem terayun ke dalam selama pengereman, batang penyetel kompensator dan mekanisme ratchet akan aktif, sehingga secara otomatis memperpanjang panjang batang penghubung sepatu rem. Hal ini akan menyetel ulang celah-lapisan tromol menjadi 0,8–1,2 mm, sehingga menghindari berkurangnya torsi pengereman karena celah yang berlebihan.

Kompensasi Suhu: Pegas utama rem dan lapisan gesekan terbuat dari-bahan tahan suhu. Ketika suhu sekitar berubah (-20 derajat hingga +50 derajat ), modulus elastis pegas dan koefisien gesekan lapisan tetap stabil. Desain sirkuit oli hidrolik juga mengurangi dampak suhu terhadap viskositas oli, memastikan keluaran gaya pengereman yang konsisten (sesuai dengan mekanisme kompensasi suhu pada Ringkasan 1).

Jaminan Stabilitas Tekanan: Meskipun YWZ8-315/E50A tidak memiliki sensor tekanan independen, katup pelepas internal pendorong E50A membatasi tekanan hidrolik maksimum selama pelepasan. Hal ini mencegah perpanjangan batang dorong yang berlebihan dan memastikan mekanisme tuas dan gaya pegas selalu dalam keadaan seimbang, menghindari keausan abnormal yang disebabkan oleh gaya berlebih.

Fitur Inti Prinsip Kerja: Gagal-Desain Aman

Keuntungan yang paling menonjol dari prinsip kerja ini adalah sifatnyagagal-sifat aman(ditekankan dalam Ringkasan 2–4 dan 5). Jika terjadi kegagalan daya, kerusakan pendorong, atau kegagalan sistem kontrol, rem tidak bergantung pada energi eksternal dan secara otomatis dapat melakukan pengereman melalui gaya mekanis pegas utama. Hal ini secara efektif mencegah peralatan tergelincir atau kecelakaan yang tidak terkendali, yang sangat penting untuk peralatan dengan beban-sedang seperti derek dan konveyor.
